ターボファンケーシング

ターボファンケーシング

ターボファンケーシング

ターボファン用のケーシングです。

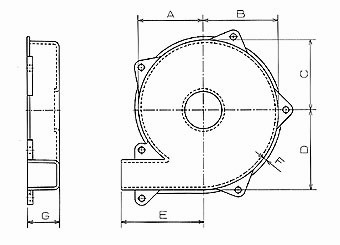

ターボケーシング平面図

カタログNo. A B C D E F G
TFC50 31.455 37.046 34.25 39.8 45 2 17.8
TFC60 36.477 42.041 39.244 44.8 50 2 17.8
TFC80 47.254 54.451 50.854 57.9 60 2.5 23.4
TFC100 60.588 68.551 64.554 72.5 70 2.502 26.5
TFC125 73.047 81.043 77.045 85 85 2.5 28.5
TFC150 87.089 99.078 93.083 105 105 3 29

※ 95m/m厚の125Φ、100Φターボファン用ケーシングは現在ありません。
